單開式玻璃自動門皮帶安裝步驟說明
松下自動門-感應門-深圳市乙元興自動門有限公司【panasonic松下授權經銷】總代理整理發布

松下自動門（單開）玻璃自動門皮帶固定裝置安裝步驟說明如下：

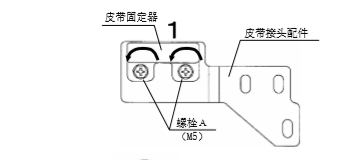

（1）拆下螺栓A（M5）將皮帶固定器皮帶接著配件上取下。

（2）參考皮帶切斷表，把皮帶切斷。

【注意】請將皮帶從谷地的中心切斷。

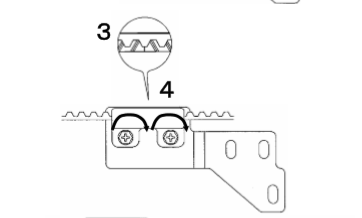

（3）把皮帶的兩端交叉著從皮帶固定器的中心處放入固定 器【注意】安裝時勿使皮扭曲。

（4）把皮帶器牢固地安裝到到皮帶接頭配件上。

【注意】皮帶固定器的方向。

（5）把皮帶先掛到馬達一側的皮帶輪上，再掛到從動輪上。

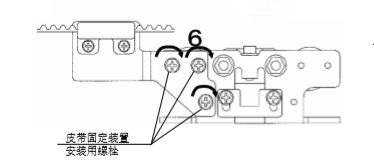

（6）按照下述的安裝位置圖，使用附帶的皮帶固定裝置安裝用螺栓（M6 ╳12帶彈簧墊圈）并確認安裝至吊架裝置上。

【注意】請用扳手、套簡扳手等工具將螺栓確實擰緊

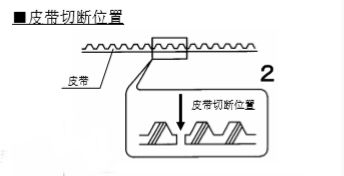

皮帶切斷位置示意圖：


■皮帶固定裝置的安裝位置：

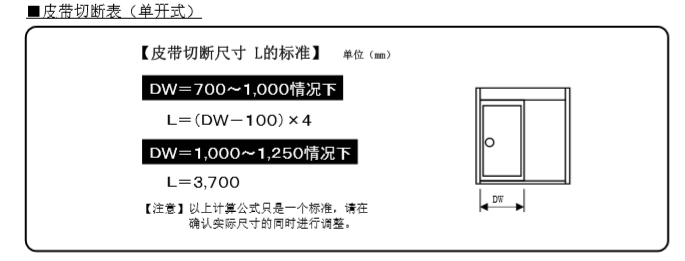

■皮帶切斷表（單開式）


以上是單開式玻璃自動門皮帶安裝步驟說明書，請嚴格按照產品及品牌施工說明進行皮帶施工。

溫馨提示：玻璃自動門中的皮帶裝置是自動門電機（馬達）產動力的傳輸裝置，所以皮帶正確的，有利于門體在軌道內平穩運行，同時，可以減少自動門電機（馬達）及皮帶的消耗（損傷）當您選擇使用玻璃自動門時，請選擇專業有經驗的自動門安裝公司進行施工。
